GNEE stállausn fyrir stóra geymslutanka forsmíðaverkefni

Að treysta á djúpstæðan sérstaka stálhluta, háþróaðan CNC vinnslubúnað og þroskað verkfræðilegt framleiðslukerfi,GNEE stál– -leiðandi framleiðandi á heimsvísu fyrir stálefni og djúpvinnsluþjónustu – veitir fulla-keðjuþjónustu sem nær yfir efnisframboð, stálplötuformeðferð, CNC-skurð, plötuvalsingu, sjálfvirka suðu og einingaforsmíði.

Við bjóðum upp á há-gæða, stuttan-hringrás og-hagkvæmar verkfræðilausnir fyrir stóra stálgeyma fyrir viðskiptavini í jarðolíu, orkugeymslu, skólphreinsun, korn og olíu, matvælaiðnaði og öðrum iðnaði.

Í langan tíma hefur smíði stórra geymslugeyma (500–100.000 m³) mikið reitt sig á -vinnu í mikilli-hæð, handsuðu og smíði í opnu-lofti, sem hefur leitt til almenns viðurkenndra verkjapunkta, þar á meðal langar byggingarlotur, óstöðug gæði, mikla öryggisáhættu og háan heildarkostnað:

• Langt byggingarferli: Takmörkuð af veðri, stað og vinnu á staðnum; einn 10.000 m³-flokks geymslutankur tekur venjulega 3–6 mánuði.
• Erfið gæðatrygging: Hátt gallahlutfall handvirkrar suðu, ójafnar suðu og tærandi húðun sem verður auðveldlega fyrir áhrifum af umhverfinu.
• Mikil öryggisáhætta: Tíð mikil-hæð, heit vinna og þver-aðgerð gera öryggisstjórnun mjög krefjandi.
• Hár heildarkostnaður: Viðvarandi hár útgjöld fyrir-stjórnun á staðnum, vinnuafl, tækjaleigu og efnistap.

GNEE Steel forsmíðaþjónusta fyrir stóra tanka samþykkir a"verksmiðjuforsmíði + einingasamsetning"fyrirmynd til að brjóta í grundvallaratriðum í gegnum flöskuhálsa iðnaðarins.

I. Bakgrunnur verkefnisins

• Viðskiptavinur:Landsolíufélag í Miðausturlöndum
• Staðsetning verkefnis: Jarðolíustöð meðfram Persaflóa, Miðausturlöndum
• Verkefnakrafa: Smíði 5 nýrra 10.000 m³ hráolíugeymslutanka í andrúmslofti fyrir flutningsgeymslu á útflutnings hráolíu

Kjarnaáskoranir:

• Strangar kröfur um-tæringu vegna staðbundins hás hitastigs, mikillar seltu og sterks sandstorms tæringarumhverfis
• Strangt verkáætlun sem eigandi krefst: lokið allri forsmíði +-samsetningu á staðnum innan 120 daga
• Fullt samræmi við API 650 7th Edition, AWS D1.1 suðustaðla og staðbundna SASO vottun skylda
• Miklar kröfur um jarðskjálfta og vindþol fyrir strandtankagarðinn (vindhraði 140 km/klst, jarðskjálftastyrkur 8 gráður)

II. Vöruforskriftir og kjarnafæribreytur

• Gerð tankur: Lóðrétt sívalur, hvolf-þak, geymslutankur í andrúmslofti (API 650)
• Rúmmál staks tanks: 10.000 m³
• Tankmál:
• Þvermál: 28,0 m
• Skeljahæð: 16,5 m
• Heildarhæð (meðtalið hvelfingarþak): 18,2 m

Efni kerfi:

• Skeljaplata: Q355R / ASTM A516 Gr.65
• Botnplata: Q245R / ASTM A283 Gr.D
• Hvolfþakplata: Q235B
• Aukaflansar: 16MnⅡ

Þykktardreifing stálplötu:

• Neðri skelhringur: 22 mm
• 2. skelhringur: 18 mm
• 3. skelhringur: 14 mm
• 4. skelhringur: 12 mm
• 5. skelhringur: 10 mm
• Tankbotn miðplata: 10 mm
• kant hringlaga plata: 16 mm
• Hvolfþakplata: 6 mm

Hönnunarfæribreytur:

• Hönnunarþrýstingur: Loftþrýstingur (-0,5 kPa ~ +1.5 kPa)
• Hönnunarhiti: -10 gráður ~ +80 gráður
• Tæringarhlunnindi: 2 mm inni í tanki / 3 mm fyrir utan tank
• Suðuskoðun: 100% RT fyrir lengdarsauma, 20% RT fyrir ummálssauma, 100% MT fyrir flakasuðu

Ryðvarnarkerfi:

• Innra yfirborð: Sandblástur Sa2.5 → Epoxý sink-ríkur grunnur → Epoxý glerflögueyðandi málning
• Ytra yfirborð: Sandblástur Sa2.5 → Epoxý sink-ríkur grunnur → Pólýúretan veður-þolin yfirhúð (UV-þolin og salt-úðaþolin)

III. GNEE stállausn og útfærsla

Sérstök efnisframboð

Sérsniðin 1,860 tonn af sérstökum tankstálplötum, allar með efnisskírteinum og UT skoðunarskýrslum

Litrófsgreining og endurskoðun á vélrænni eiginleikum- fram blað fyrir blað til að tryggja samræmi við API 650 efniskröfur

Verksmiðjuframleiðsla

• Formeðferð á stálplötu: Sjálfvirk efnistöku → Sandblástur (Sa2.5) → Grunnhúðun í búð
• CNC skurður: Fínn plasma-/logaskurður með hreinsunarnákvæmni ±0,5 mm, sjálfvirk skábraut

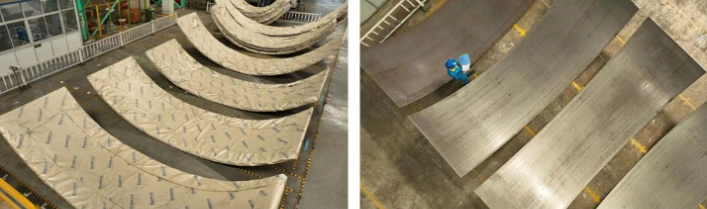

• Plötuvelting: Bogaplötur rúllaðar með 4-rúllu plötubeygjuvél, sporöskju stjórnað Minna en eða jafnt og 3 mm
• Snjöll suðu: Bogasuðu í kafi + GMAW, fyrstu-suðuhæfnihlutfall 98,7%
• Einingafor-samsetning: Hver skelhringur skipt í 6 forsmíðaðar einingar, hámark. ein eining þyngd 12,8 tonn, heildarsamsetning verksmiðju og sannprófun

Gæðaeftirlit

Innleiðing 16 gæðaskoðunarferla, fullkomið WPS/PQR suðuferlishæfi

Útvega allan skjalapakka: efnisvottorð, NDT skýrslur, vatnsstöðuprófunarskrár, sem-smíðaðar teikningar, SASO samræmisvottorð

Afhendingarniðurstöður

• Fullgerð einingaforsmíði á 5 tönkum lokið á aðeins 78 dögum (12 dögum á undan áætlun)
• Heildar byggingartími 110 dagar, 10 dögum á undan kröfu eiganda
• Ein-hæfni í vatnsstöðuprófi, setmælingum og loftþéttleikaprófi

IV. Verðmæti viðskiptavina

• 40% styttri byggingartími: 6–8 mánuðir fyrir hefðbundna-byggingu á staðnum á móti. 110-dagafhendingu fyrir þetta verkefni
• Verulega bætt gæði: Sjálfvirk suðu frá verksmiðju, RT fyrstu-prófunarhlutfall 98,7%, langt umfram meðaltal iðnaðarins
• Lengdur endingartími gegn tæringu: Ryk-laus búðarhúð, viðloðun Stærri en eða jafnt og 8 MPa, hönnuð tæringarþol yfir 15 ár
• 22% lægri kostnaður: Bætt efnisnýting, veruleg lækkun á vinnu- og stjórnunarkostnaði

1. Sérstök efnisframboð

Hágæða-stálgjafar sem hægt er að laga að öllum skriðdrekaaðstæðum

• Sérstök efni: Q245R, Q355R, 16MnR, NM360/NM400 (slitþolnir-tankar), 304/316L (ryðfrítt stálgeymar), 9Ni stál (kryogenic LNG tankar)
• Stærðarbil: Þykkt 5–120 mm, breidd 1500–2500 mm, lengd 6–12 m (spólaðar eða flatar plötur)
• Gæðatrygging: Full umfjöllun um upprunalegt efnisvottorð, úthljóðsprófun (UT), röntgenpróf (RT) og höggpróf

2. Formeðferð stálplötu

Há-stöðluð yfirborðsmeðferð og ætandi grunnur

• Aðferð: Sjálfvirk efnistöku → Sandblástur (Sa2.5) → Epoxý sink-ríkur grunnur / ólífræn sink-ríkur húðun
• Kostur: Ryk-laus rekstur verkstæðis bætir ætandi viðloðun um 300% og útilokar-tæringarhættu á staðnum

3. Há-nákvæmni íhlutaforsmíði

CNC vinnsla + snjöll mótun

• CNC skurður: Laser/plasma/logaskurður, eyðunákvæmni ±0,5 mm, styður sérstök form, skábrautir og op
• Plötuvals: Stór 4-rúlla beygjuvél fyrir nákvæma skelbogamyndun, sporöskjulaga Minna en eða jafnt og 3 mm
• Sjálfvirk suðu: Bogasuðu í kafi, GMAW, 100% UT/MT/RT suðuskoðun, gráðu I hæfi
• Einingaforsmíði: Forsmíði-verksmiðju á miðplötum á botni tanks, skelhringjum, hvelfingum/ristarskeljum og fylgihlutum (flansar, stútar, stigar)

4. Fullt-gæðaeftirlit ferli

12 helstu gæðaeftirlitsstaðir

• Efnissamþykki → Skipulag og loftbygging → Skurður og eyðsla → Kantvinnsla → Rúllumyndun
• Samsetning og suðu → NDT → Staðfesting á stærð → Ryðvarnarhúð → Merking og kóðun

5. Verkfræðiþjónusta

Full-aðstoð frá verksmiðju til vefsvæðis

• Tæknileg aðstoð: BIM líkan, fínstilling útlits, hæfi suðuaðferðar (WPS/PQR)
• Flutningur: Þungur farmflutningur, einingavörn, alþjóðleg höfnafhending
• Leiðbeiningar á-stað: Fagmenn búsettir verkfræðingar fyrir hífingu, samsetningu, suðu, þrýstiprófun og móttöku

Yfir 50% styttri byggingartími

Verksmiðjuforsmíði óáreitt af veðri með samhliða aðgerðum; aðeins þarf að sameina einingar á staðnum. Uppsetningu aðalbyggingar á 10.000 m³ tanki lokið innan 20 daga.

Yfirburða gæði

Verkstæði fyrir stöðugt hitastig og rakastig með sjálfvirkri suðu, fyrstu-suðuhæfnihlutfall Stærra en eða jafnt og 98%. Málnákvæmni og ryðvarnargæði eru langt umfram-byggingarsvæði.

Aukið öryggiseftirlit

90% vinnu í mikilli-hæð breytt í verkstæði á jörðu niðri, sem dregur verulega úr öryggisáhættu.

15–30% lægri heildarkostnaðurMeiri efnisnýting, minni vinnu-/stjórnunar-/búnaðarkostnaður og næstum-núll endurvinnsluhlutfall.

Fullkomið samræmi og vottun

Fylgir stranglega alþjóðlegum og innlendum stöðlum, þar á meðal API 650, GB 50128, GB 50341, með fullt sett af eins-smíðuðum skjölum.

Með samþættum getuefni + vinnsla + verkfræði, GNEE Steel hefur með góðum árangri þjónað tugum stórra tankforsmíðaverkefna heima og erlendis. Skilvirk, hágæða, örugg og hagkvæm afhending þess hefur hlotið mikla viðurkenningu frá CNPC, CNOOC, Sinochem og stórum verkfræðifyrirtækjum erlendis.

Framvegis mun GNEE Steel halda áfram að dýpka forsmíðatækni fyrir geymslutanka, stuðla að greindri, mát- og grænni framleiðslu og veita áreiðanlegri stálgeymslutankalausnir fyrir alþjóðlega orku- og innviðabyggingu. Við hjálpum viðskiptavinum að ná snemma í gang verkefna, snemma skilum og stöðugum- langtíma rekstri.

GNEE Steel er alþjóðlegt birgir og djúpvinnslufyrirtæki sem sérhæfir sig í-afkastamiklum stálplötum, þrýstihylkisstáli, slitþolnu-stáli, veðrunarstáli og ryðfríu stáli. Það samþættir viðskipti, vinnslu, dreifingu og verkfræðitækniþjónustu.

Óska eftir tilboði

Fyrirtækið á stórar nútímalegar vinnslustöðvar sem eru búnar fullum-vinnslubúnaði, þar á meðal CNC skurði, plötuvalsingu, suðu og formeðferð, með yfir 50.000 tonnum árlegri forsmíðagetu tanka. Vörur og þjónusta þess ná yfir meira en 80 lönd og svæði, skuldbundið sig til að verða traustur einn-samstarfsaðili stálefna og verkfræðiframleiðslu fyrir alþjóðlega viðskiptavini.
